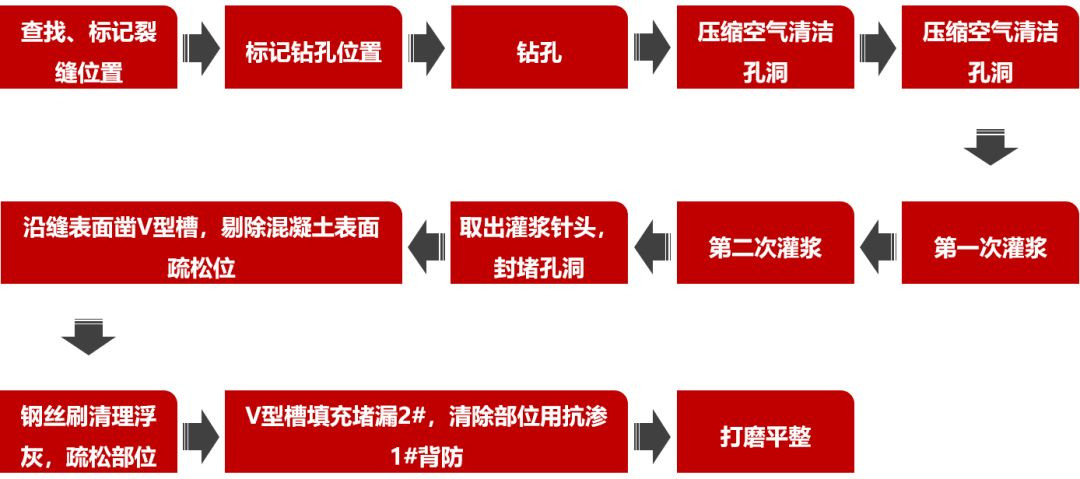

一、工艺图
二、历程详解

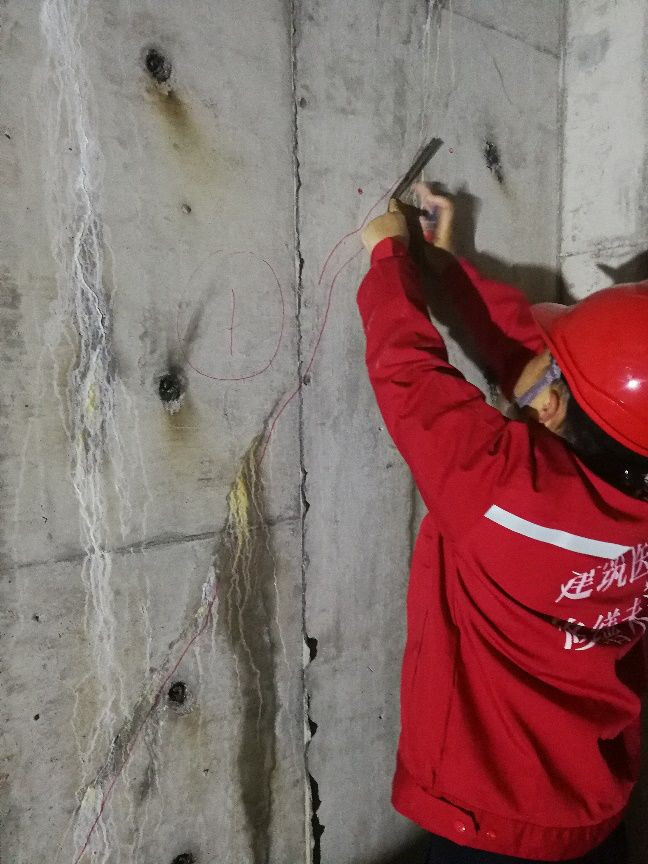

查找、标记裂痕位置
裂痕是外在的体现形式。。查找、标记裂痕时应该在混凝土外貌。。即若是有饰面层、腻子层等滋扰层时，，，，，，应该先期扫除。。
标记钻孔位置

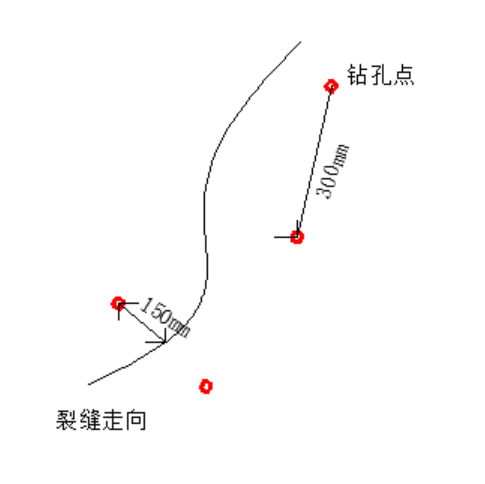

混凝土裂痕钻孔位置示意图

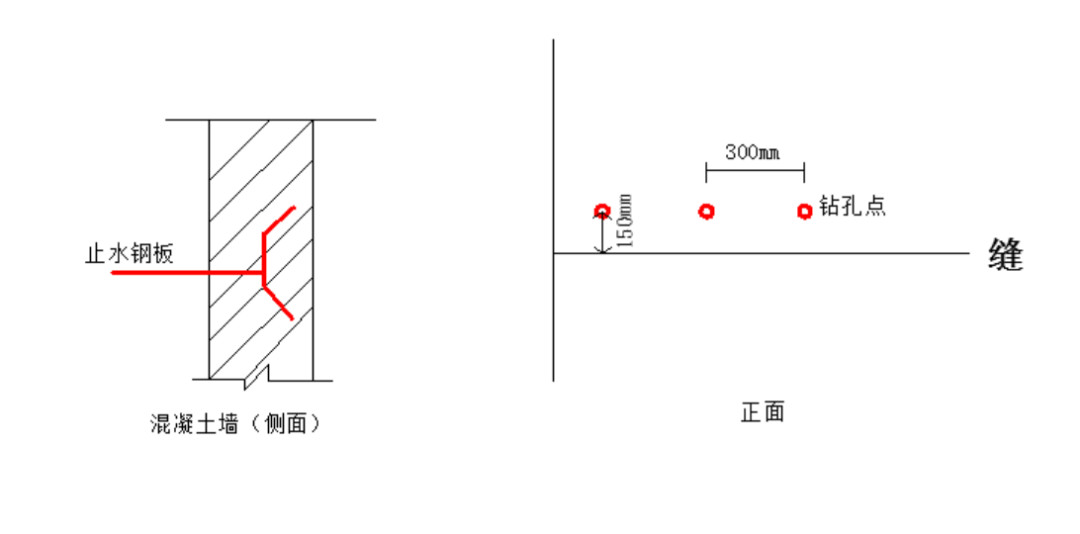

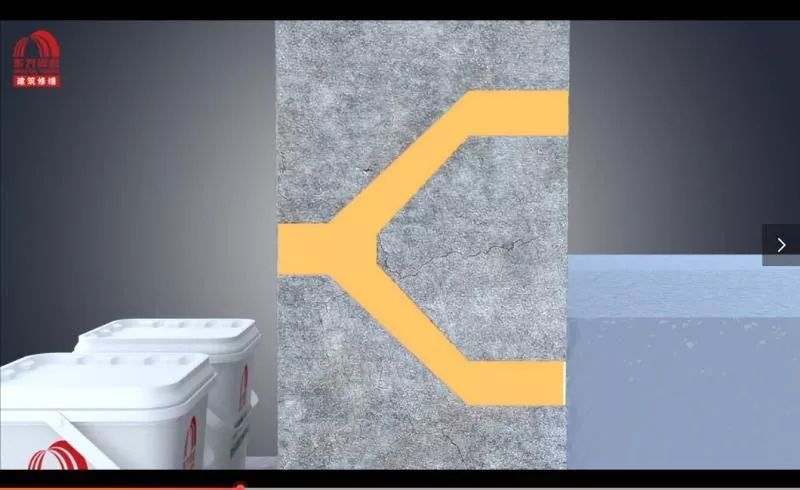

止水钢板引发的裂痕钻孔示意图
钻孔的位置宜漫衍在裂痕两侧。？？？？拙嗔押15cm，，，，，，孔之间距离30cm，，，，，，呈梅花状交织排布。。针对差别的裂痕接纳差别的位置钻孔。；；；；炷亮押郏，，，，，两侧钻孔；；；；有止水钢板的施工缝，，，，，，单侧钻孔。。
钻孔

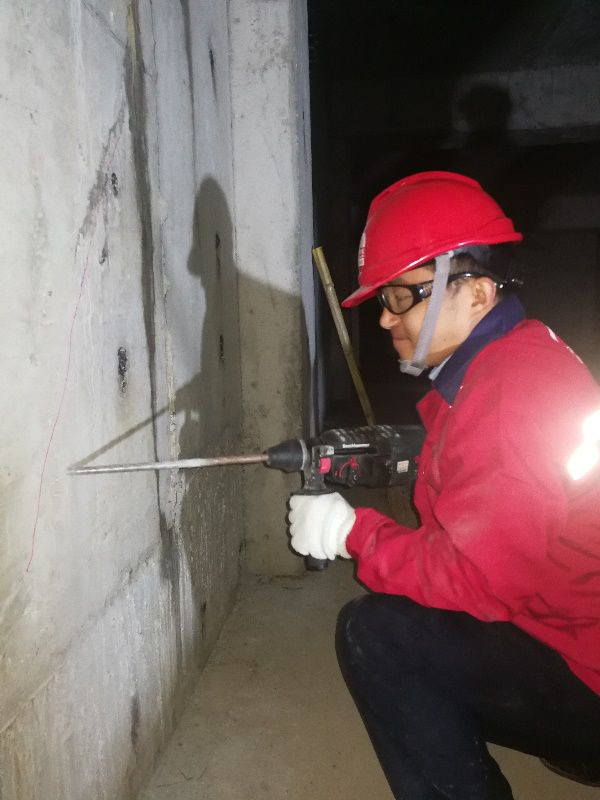

钻孔作业
在标记的位置钻孔。。钻孔的偏向，，，，，，朝向裂痕，，，，，，笔直混凝土外貌45°倾斜交织钻孔。。钻孔用钻头直径宜为14mm（凭证灌浆针头直径调解）。。钻孔深度混凝土厚度 1/2 至 2/3 处。。
压缩空气清洁孔洞
改装后的打气筒
清洁作业
钻孔历程中，，，，，，难免在孔洞中留有浮灰。。浮灰会影响灌浆质料与下层混凝土的粘结强度，，，，，，以是必需扫除。。使用压缩空气清洁孔洞。。最简朴的步伐是用打气筒（去除夹口）直接打气整理。。
装置灌浆针头

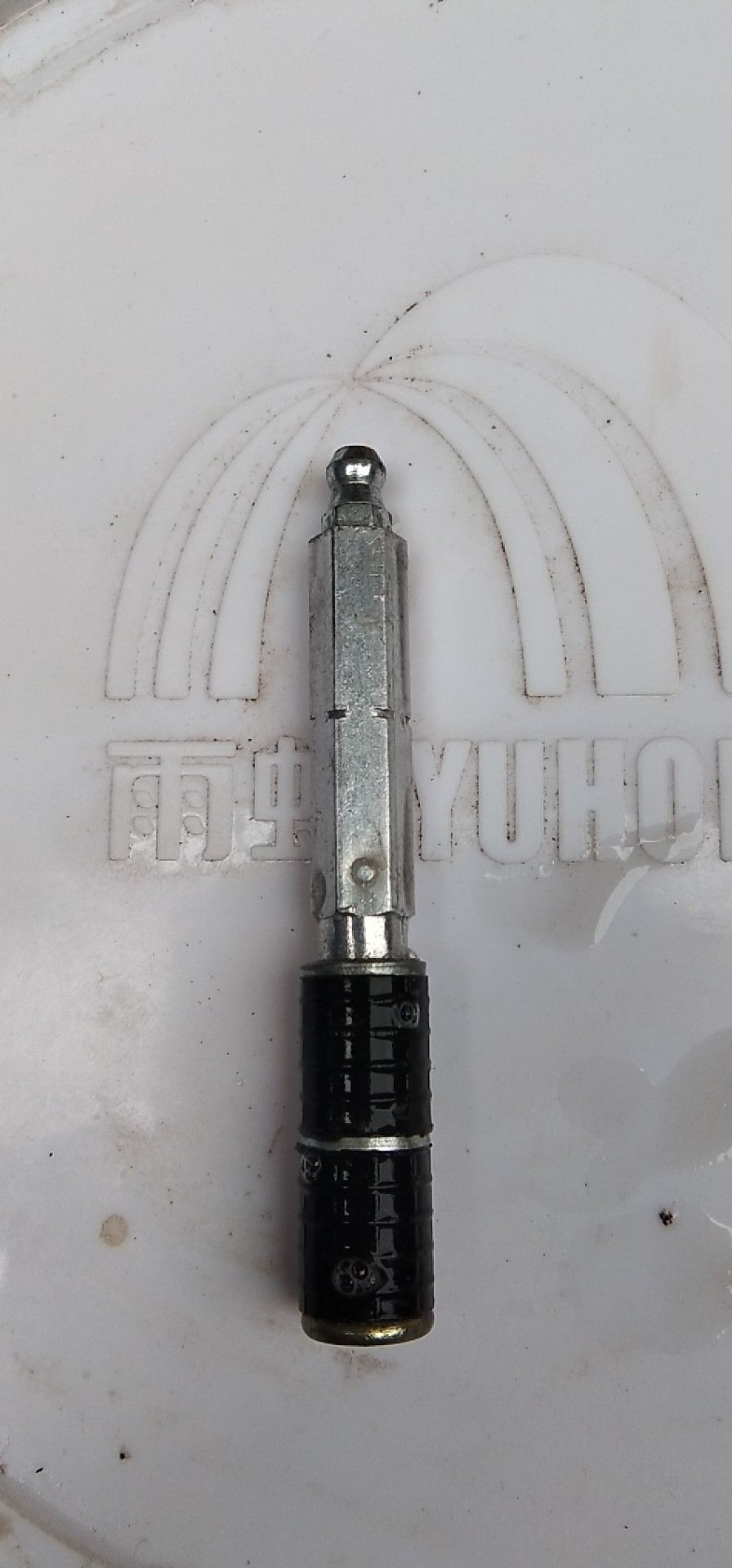

灌浆针头

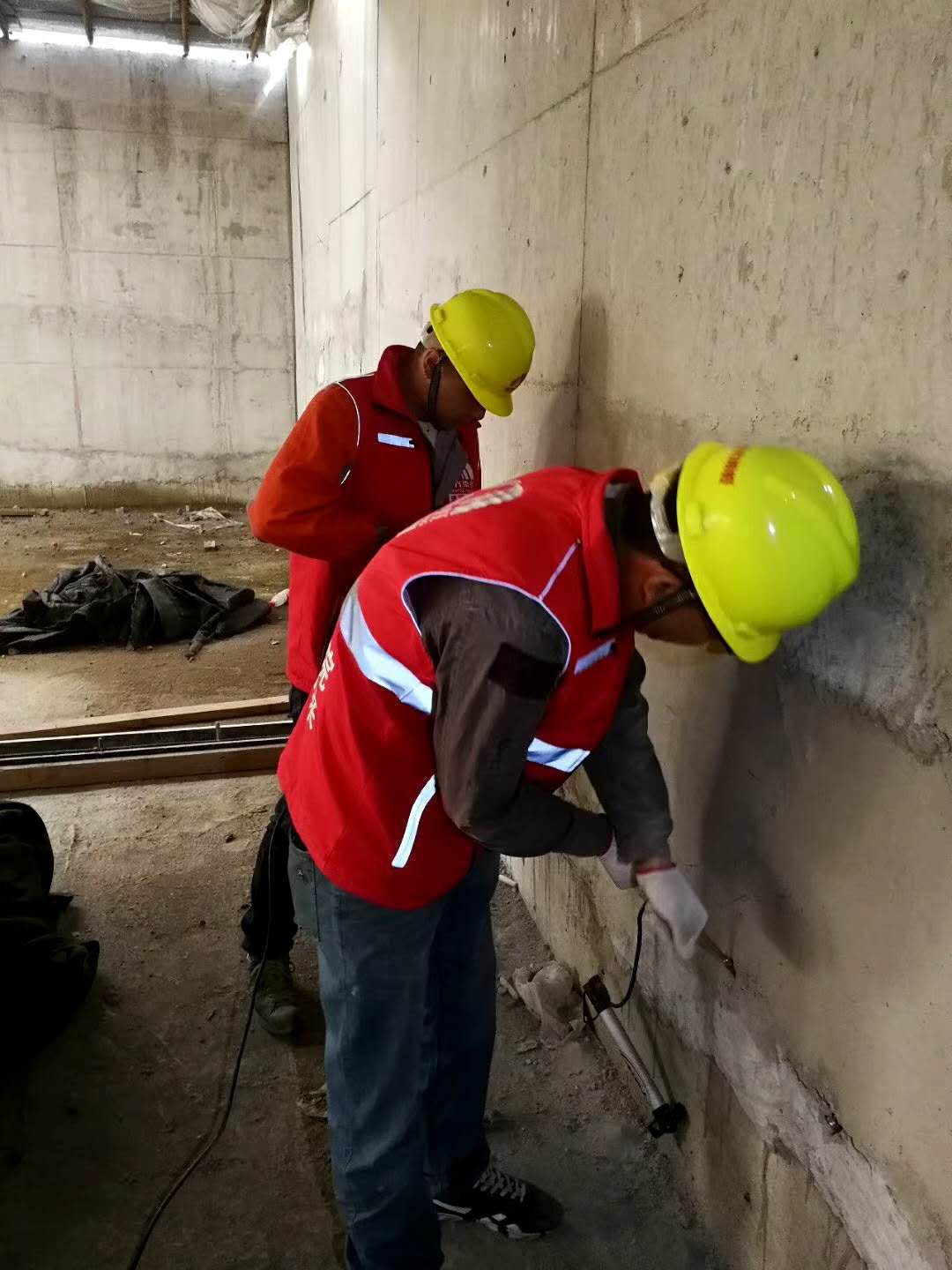

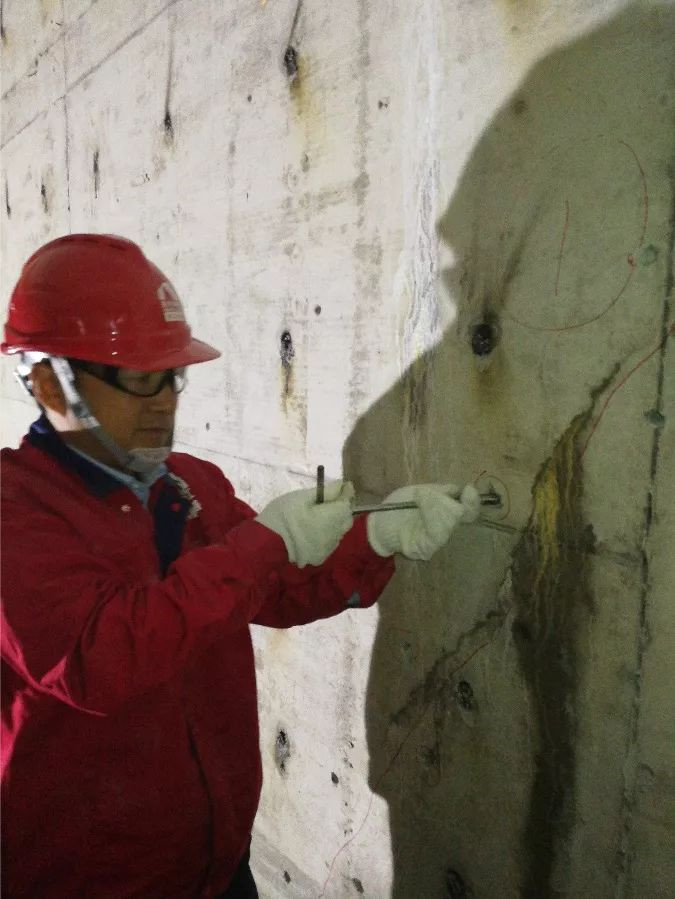

装置针头作业
装置灌浆针头。。用手塞入孔洞，，，，，，然后用套筒扳手拧紧。。
第一次灌浆

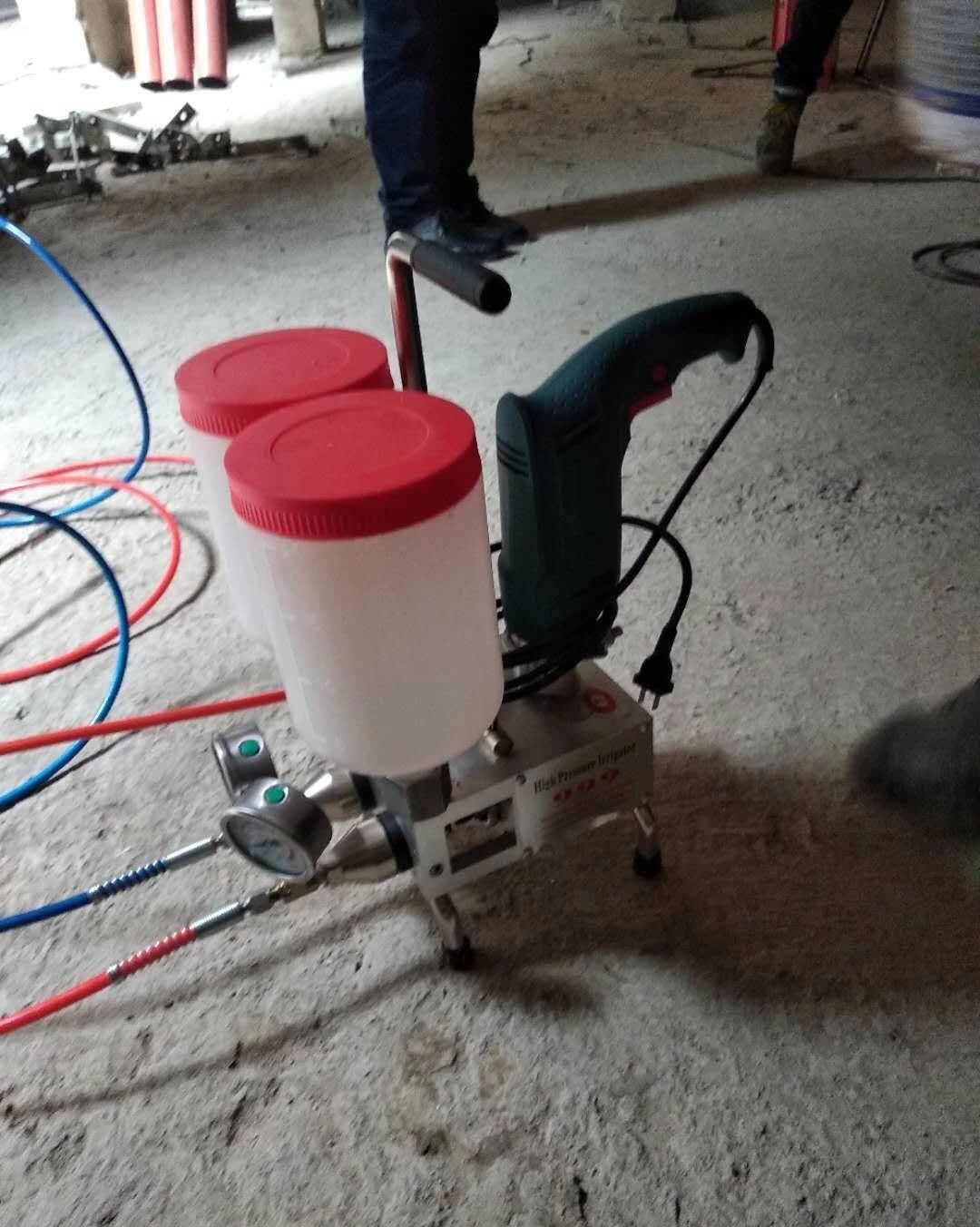

灌浆机

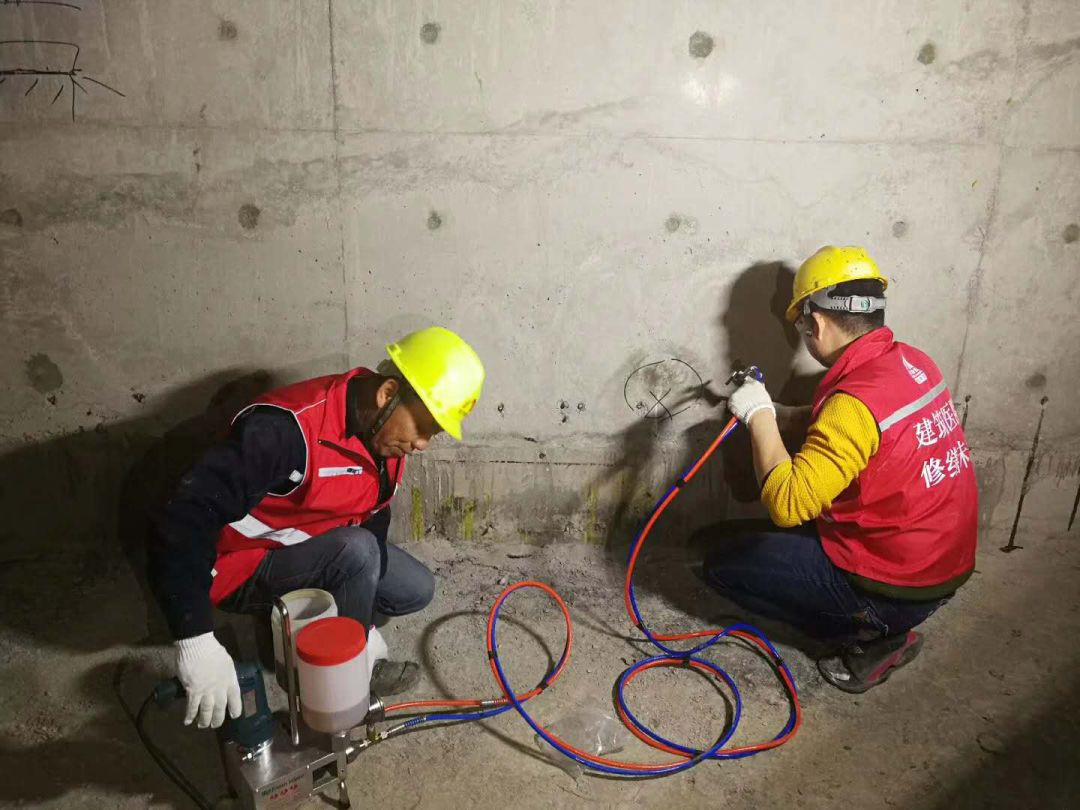

灌浆作业

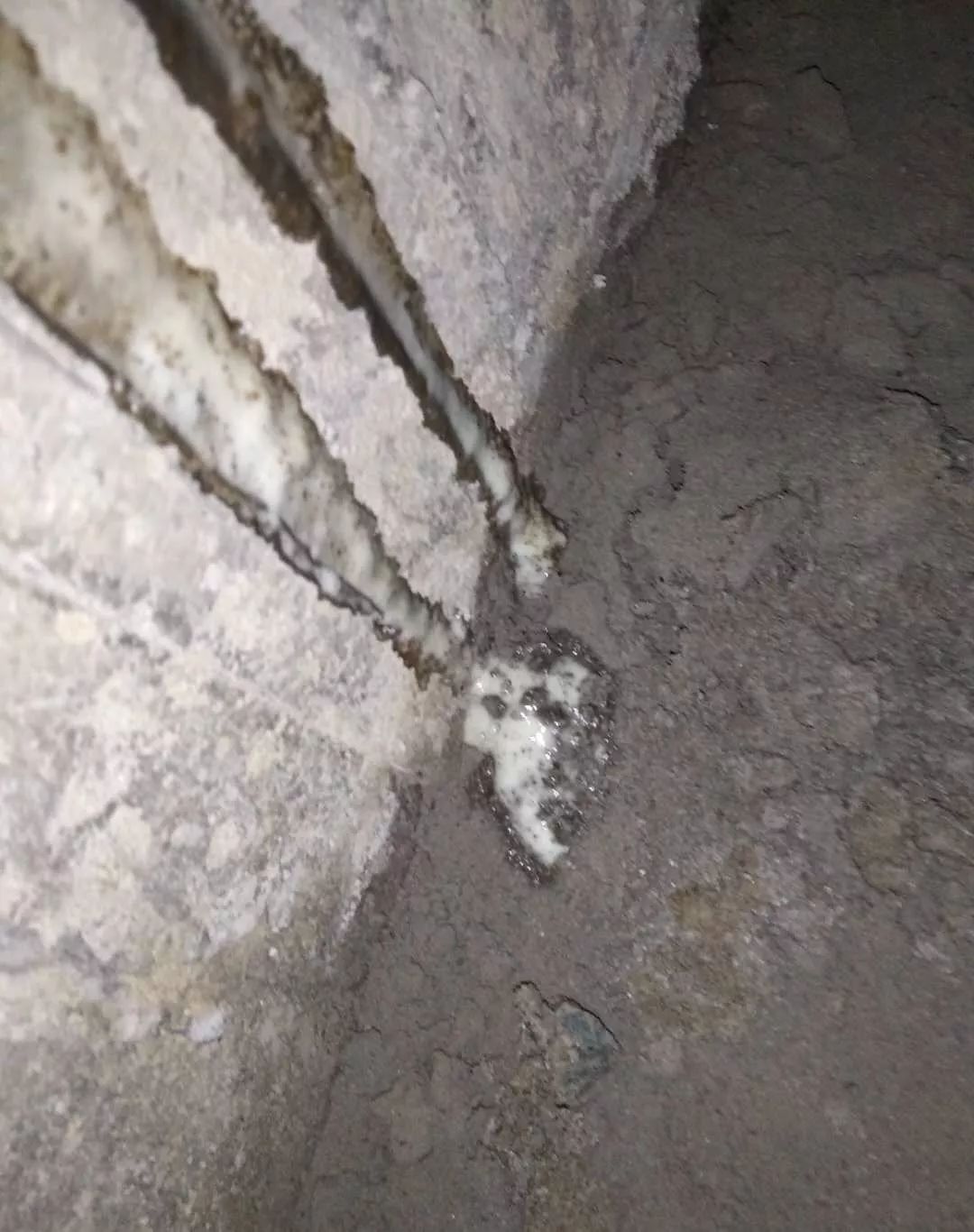

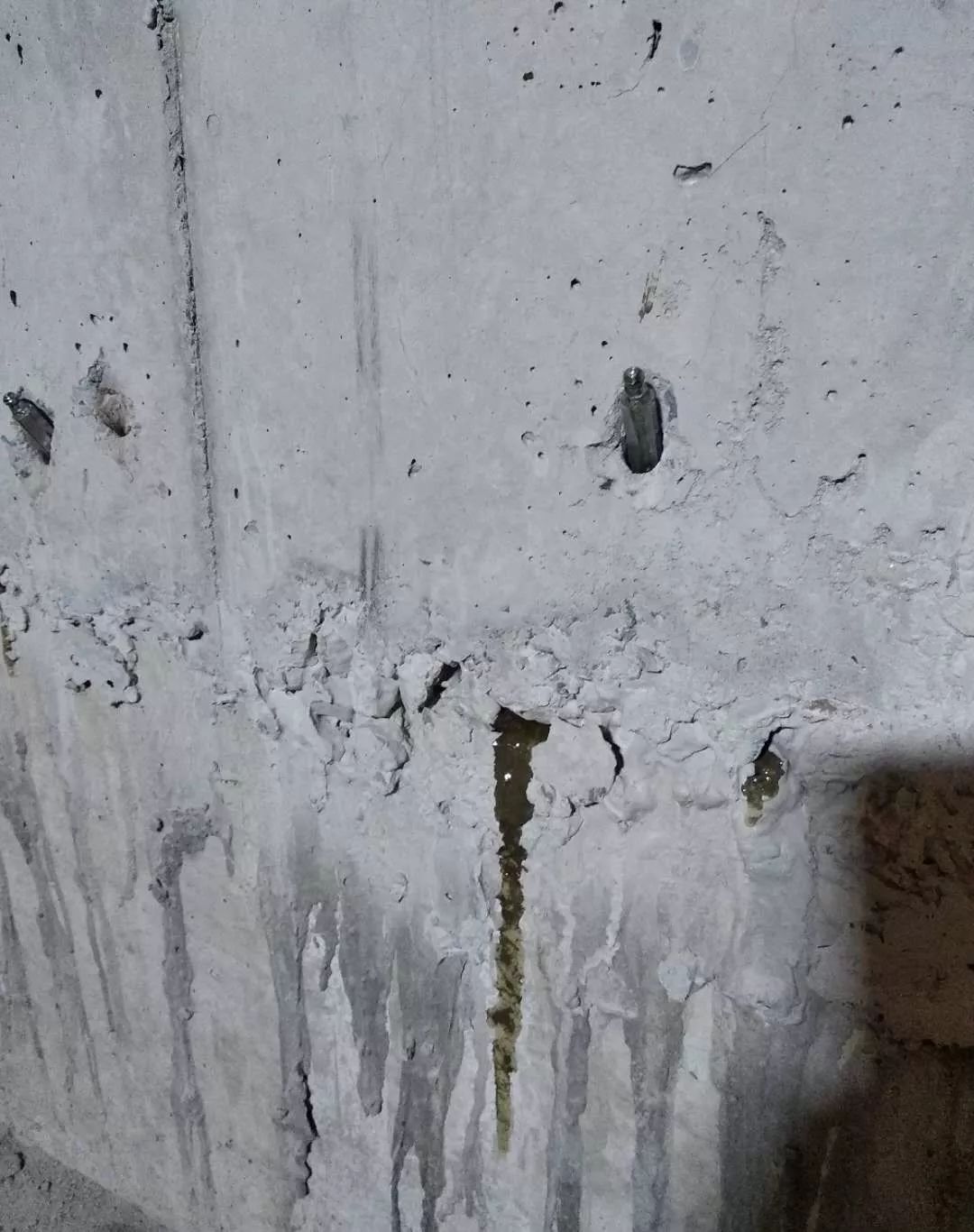

第一次灌浆效果
灌浆接纳的是CG-P105。。这款质料，，，，，，遇水发泡，，，，，，不遇水自固化密实。。
由于灌浆料粘度较大，，，，，，灌浆机械宜接纳斗式灌浆机，，，，，，而非吸管式。。否则容易由于粘度大，，，，，，吸不动。。双液或单液灌浆机的选择，，，，，，随机而定。。由于固化时间的问题，，，，，，推荐使用双液灌浆机。。加料利便，，，，，，阻止由于突发情形，，，，，，造成搅拌好的灌浆料报废。。
双液灌浆机灌浆作业时，，，，，，需要关注白料黑料的配比。。由于自重和粘度差别，，，，，，黑料的下料速率相对较慢，，，，，，在液面高度控制上应当适当区别。。
灌浆作业，，，，，，速率宜慢。。每次开动灌浆机开关，，，，，，3秒左右就应该停下。。然后多次重复，，，，，，直到有浆料从裂痕中溢出。。需要说明的是，，，，，，灌浆的目的是让灌浆料流动渗透到裂痕处填塞，，，，，，而非从灌浆孔溢出。。以是灌浆速率要慢，，，，，，要有中止（给浆料有渗透的时间），，，，，，每次压力不宜加的过大。。灌浆压力宜控制在 0.15-0.2Mpa。。
第二次灌浆

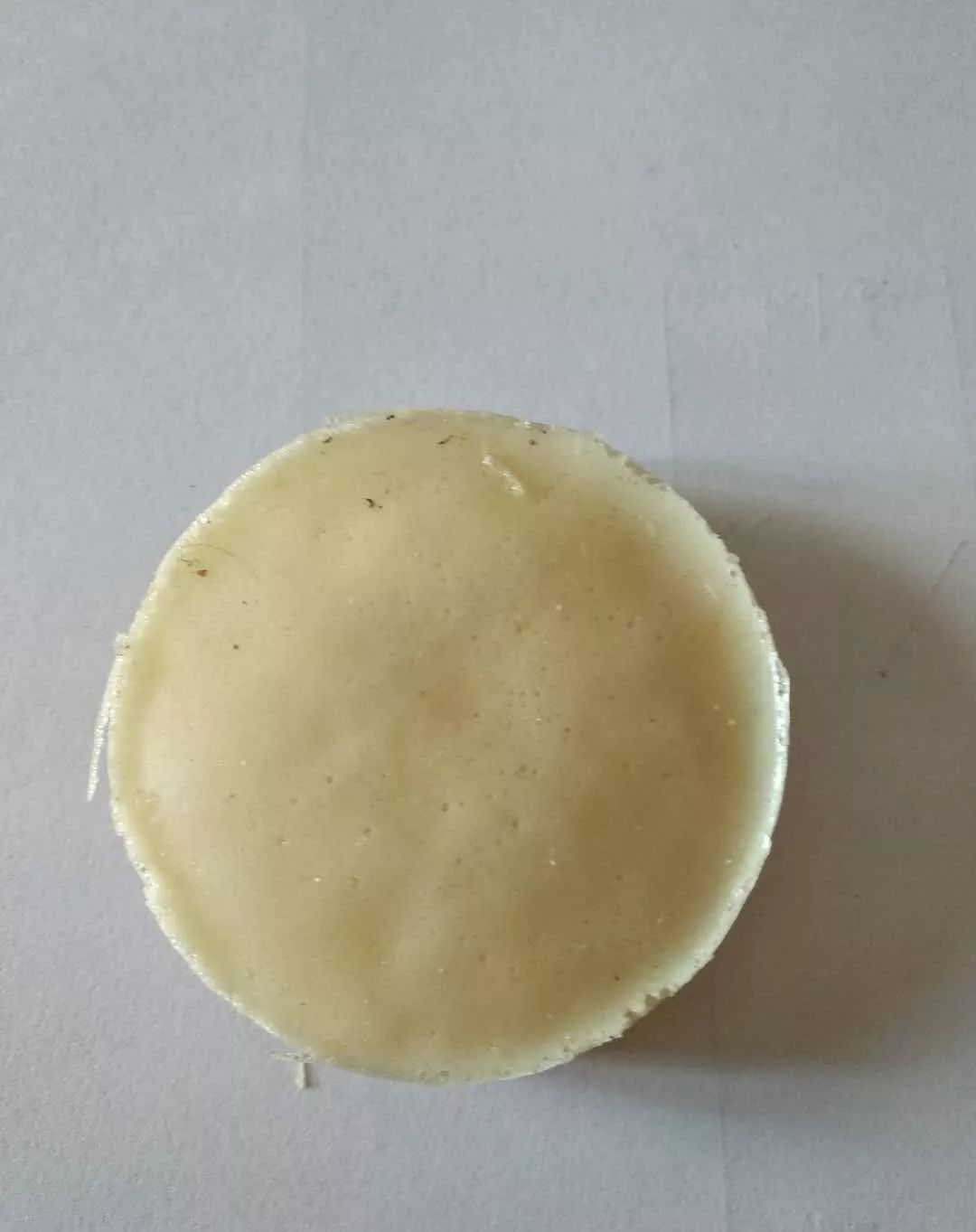

CG-P105固化后正面
（与空气接触）

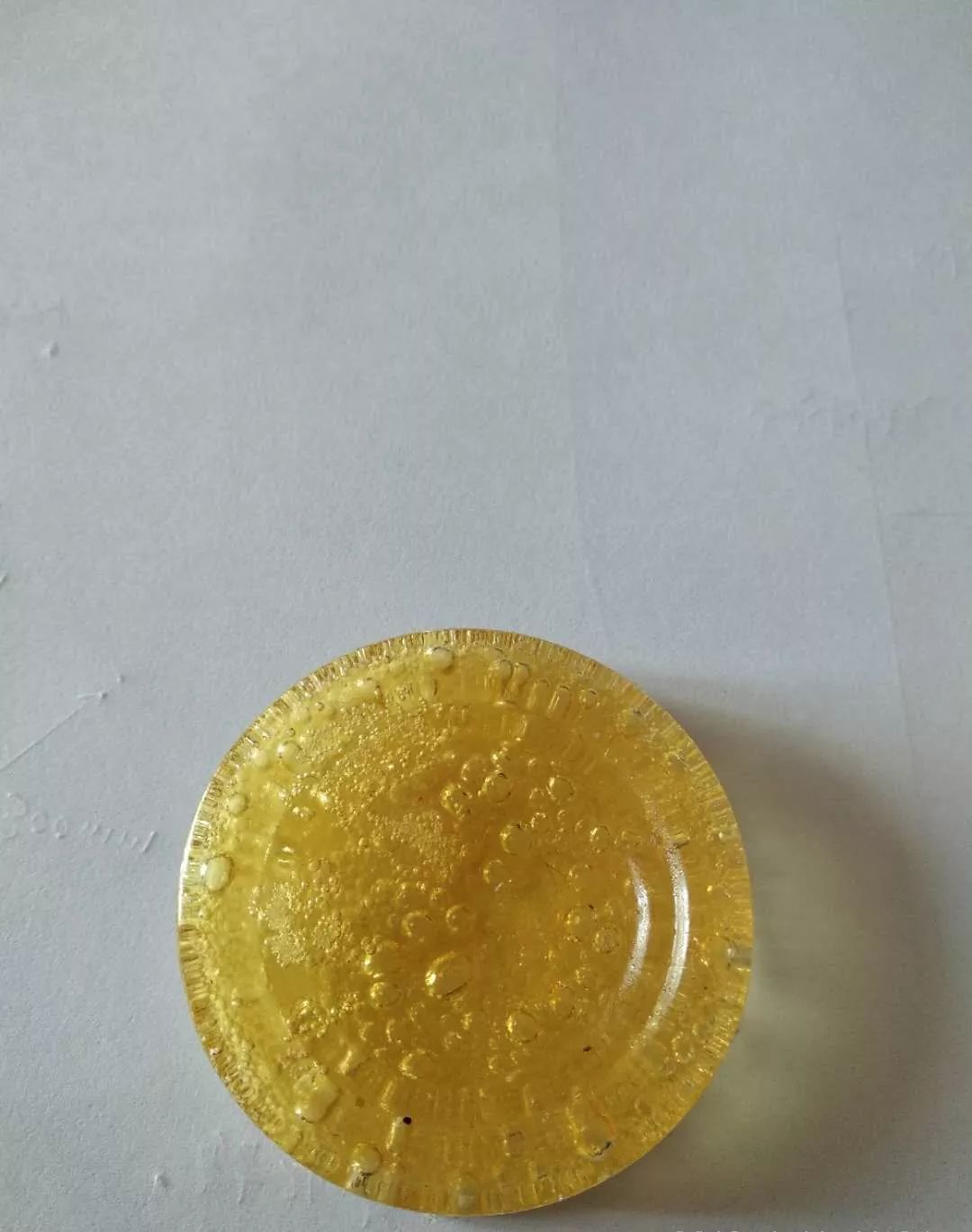

CG-P105固化后反面
（不与空气接触）
CG-P105固化后
CG-P105灌注
CG-P105 遇水发泡
不遇水自固化密实
第二次灌注，，，，，，填充第一次发泡部分，，，，，，自固化密实
CG-P105遇水发泡，，，，，，不遇水自固化密实。。遇水发泡后，，，，，，泡棉较软，，，，，，内部空腔结构多，，，，，，空腔壁薄。。第二次灌浆将空腔结构所有填充，，，，，，实现灌浆类在裂痕内不接触水的全笼罩，，，，，，所有自固化密实。。
第二次灌浆的时间宜在第一次灌浆后15-20分钟后举行。。若是第一次灌浆，，，，，，裂痕内部没有水，，，，，，没有在外貌发泡，，，，，，则不需要举行第二次灌浆。。

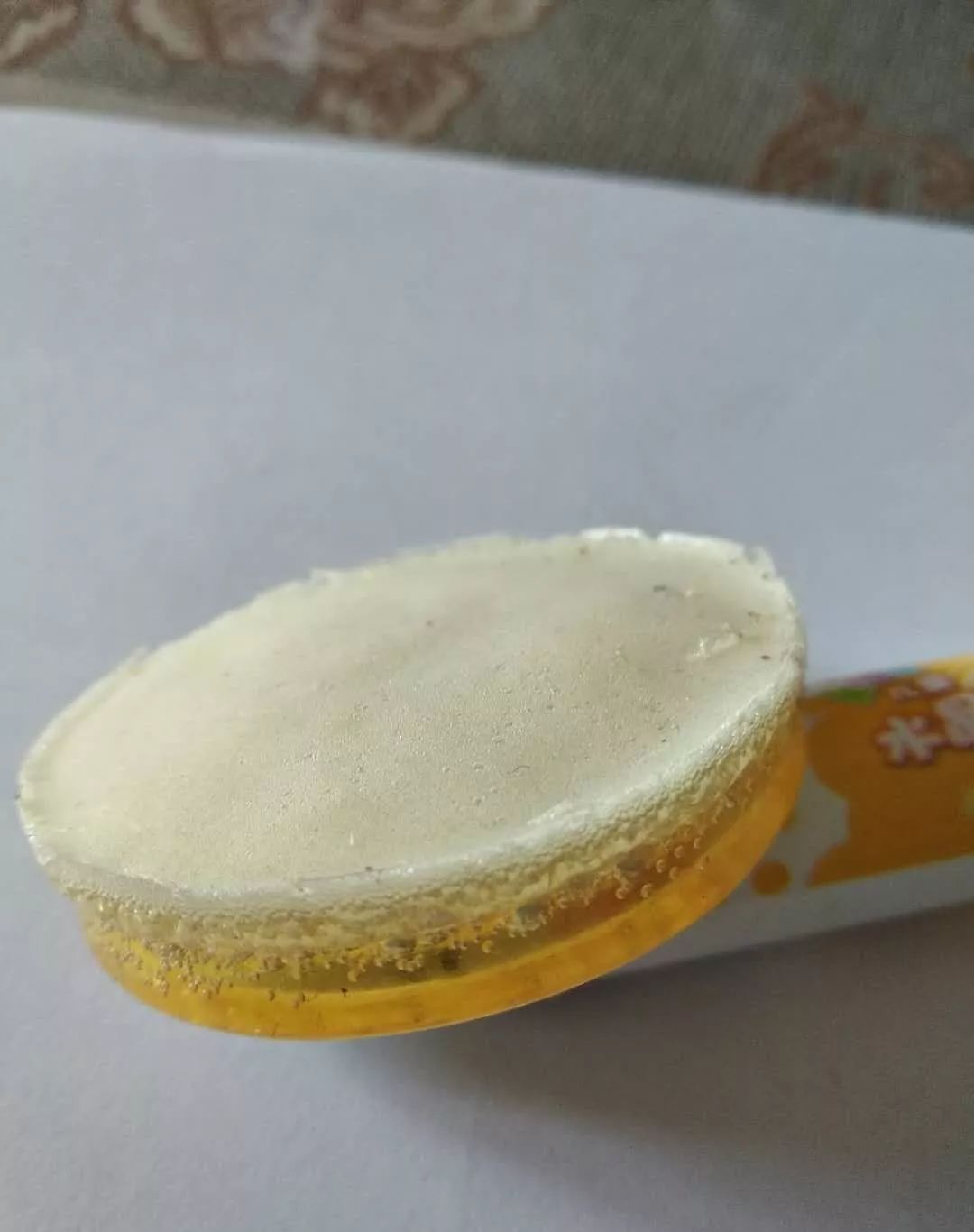

现场取样，，，，，，在塑料杯中固化。。由于外貌和空气接触，，，，，，空气中湿度较大，，，，，，在表层形成了发泡；；；；在不接触空气的反面，，，，，，形成了自密实固化。。
取出灌浆针头，，，，，，封堵洞口

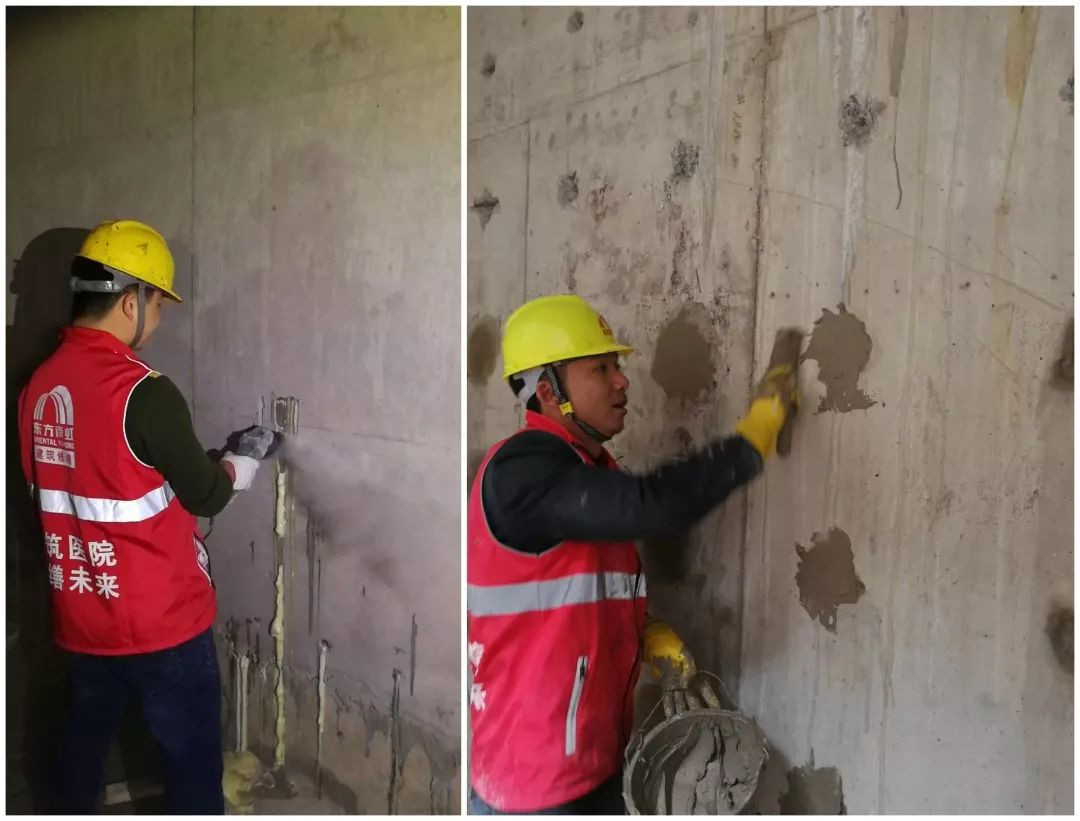

取灌浆针头、封堵洞口作业
灌浆针头需要取出，，，，，，用堵漏2#举行孔洞封堵。。灌浆针头为铝制品。。若是残留在墙体内部，，，，，，由于其和混凝土的热胀冷缩系数差别，，，，，，未来容易在针头针头周边由于温度应力形成裂痕。。
沿缝外貌凿V型槽，，，，，，剔除混凝土外貌松散部位

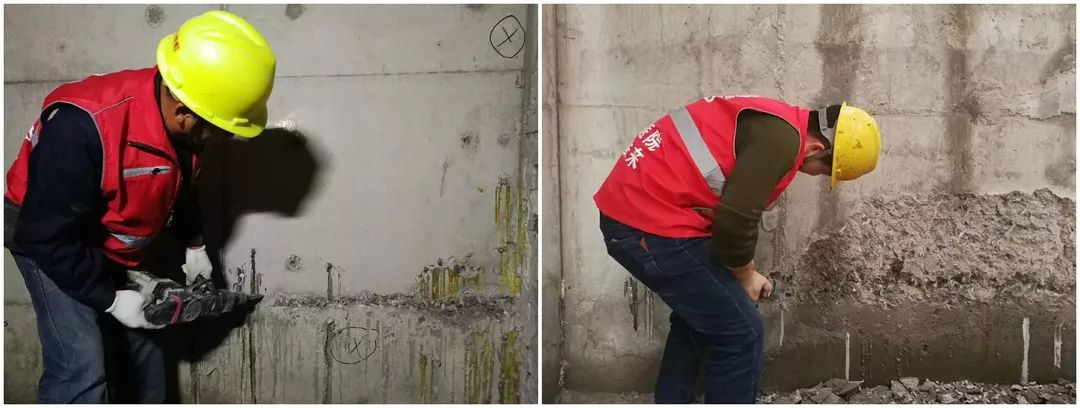

凿槽、剔除作业
裂痕经由之前的多次维修容易在外貌形成松散结构，，，，，，或者由于混凝土密实度较差，，，，，，表层松散。。需要沿缝外貌凿V型槽，，，，，，深度3-4cm。。剔除混凝土外貌松散结构。。
钢丝刷整理浮灰，，，，，，松散部位

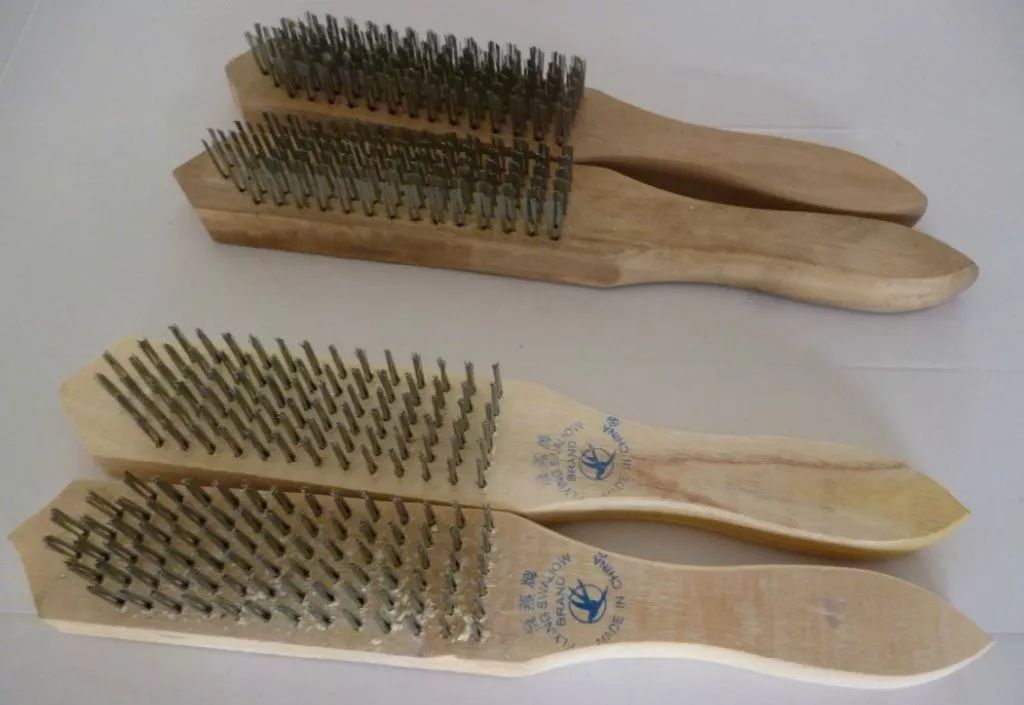

钢丝刷
刷、剔出作业
由于凿槽、剔除作业，，，，，，混凝土表层可能有松动，，，，，，需要用钢丝刷整理。。
V型槽填充堵漏2#，，，，，，扫除部位用抗渗1#背防

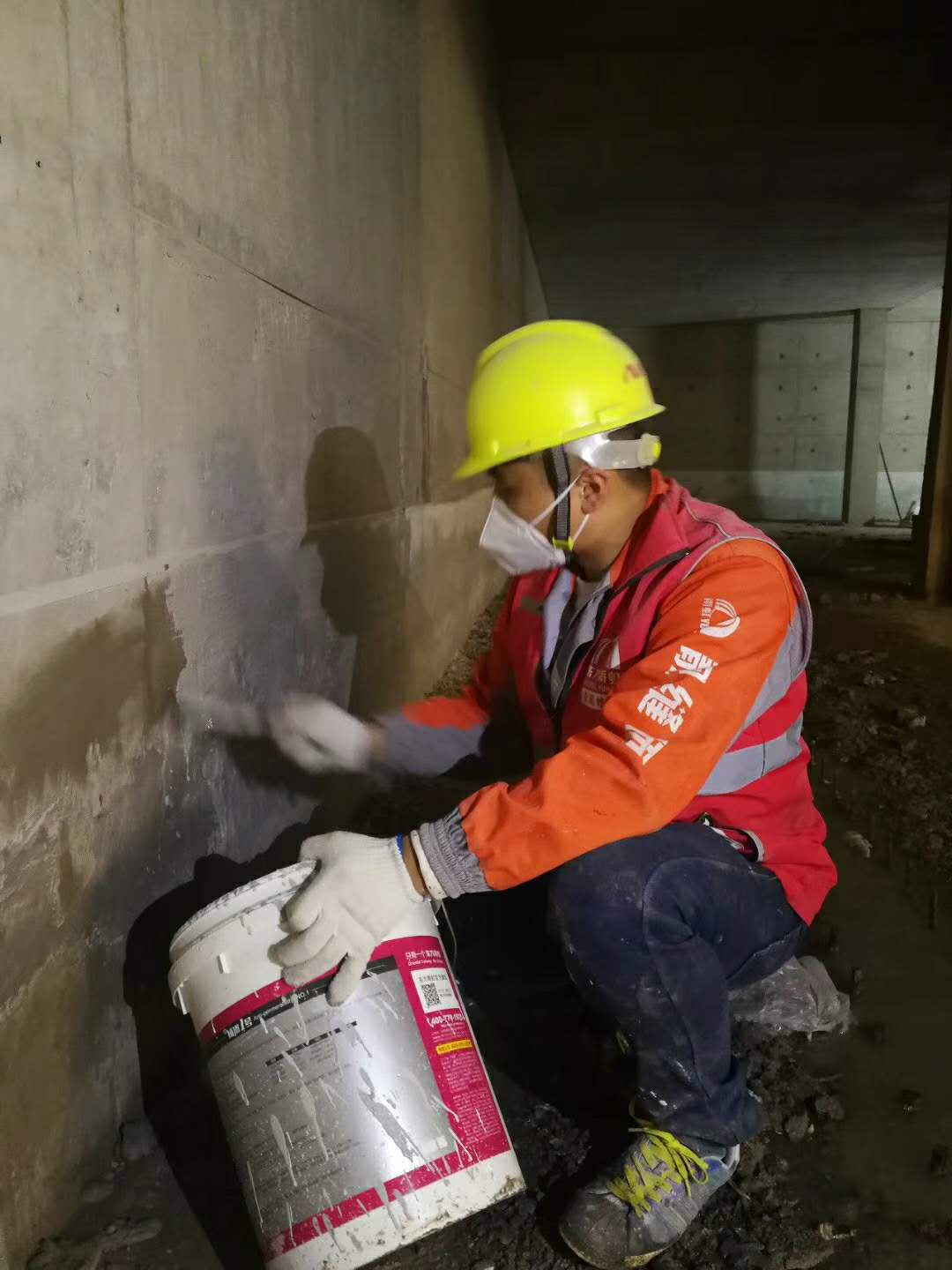

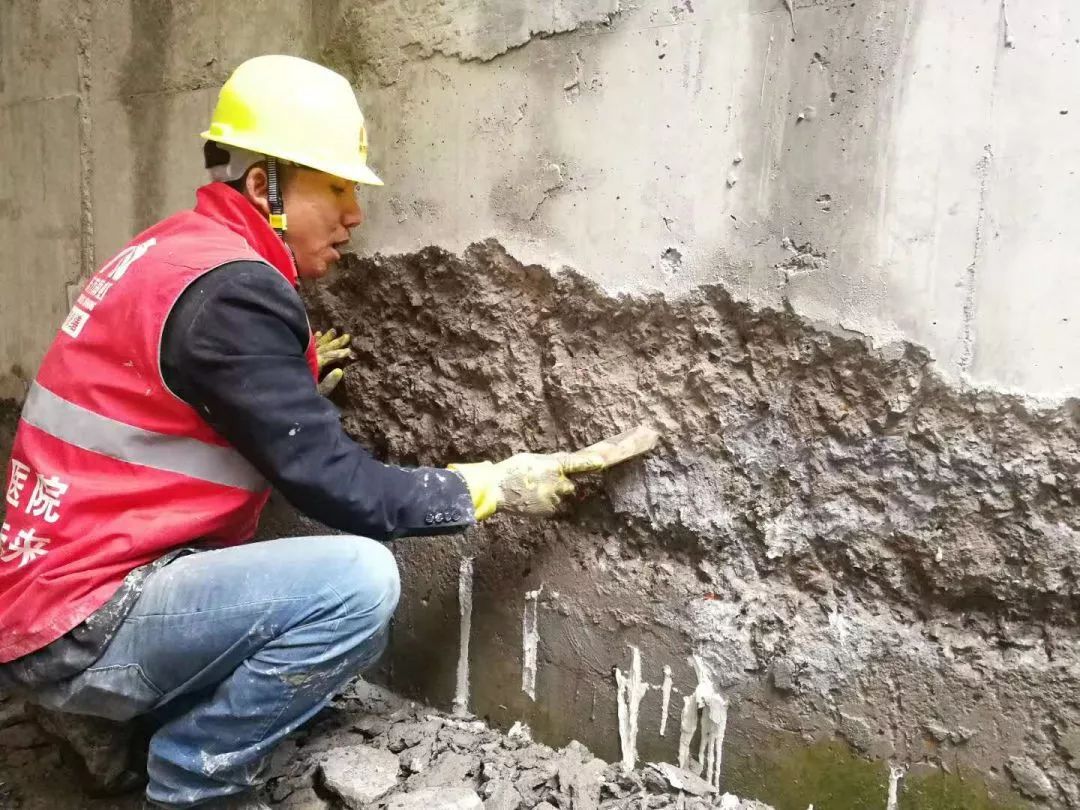

背防作业
接纳凝聚时间较长的堵漏2#举行封堵作业。。阻止由于凝聚速度过快，，，，，，造成裂痕的爆发。。扫除部位用抗渗1#做整体背防，，，，，，恢复混凝土的设计强度。。
打磨平整

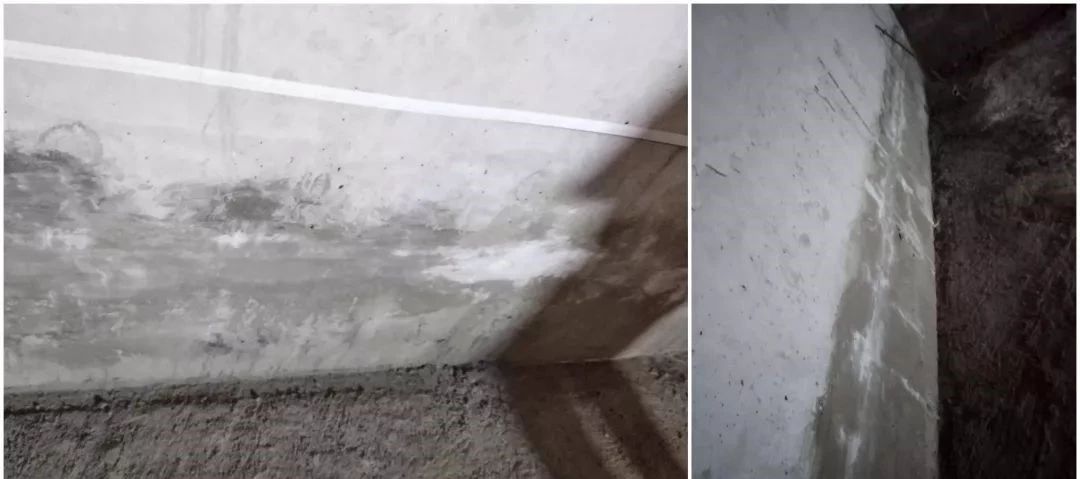

施工完成后的作业面
背防作业之后，，，，，，待抗渗1#完全起强度后，，，，，，需要打磨作业，，，，，，恢复外貌的平整度，，，，，，为后续的饰面处理做好准备。。
扫描关注
壹号娱乐官方微信
随时相识最新资讯
扫描阅读
壹号娱乐电子月刊
